WIE MAN EINEN WHIRLPOOL VERKABELT

Sie haben also den Standalone-Whirlpool Ihrer Träume gekauft oder möchten ihn kaufen! Es selbst zu verkabeln ist eine große Aufgabe und kann gefährlich sein, aber informiert zu sein kann Ihnen bei der Entscheidung helfen, ob Sie für dieses nächste große Abenteuer bereit sind.

Kann Ihr Hauptschaltkasten die Last bewältigen?

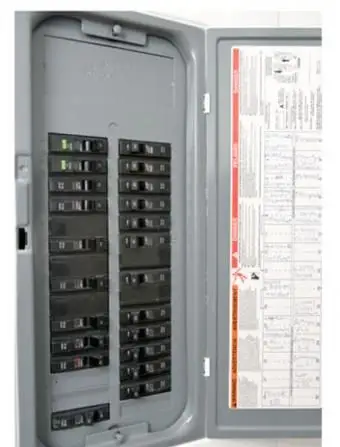

Der Hauptschaltkasten ist ein graues Metallgehäuse, das bündig mit der Wand in der Regel irgendwo in Ihrem Haus unsichtbar ist und den gesamten Strom steuert, der in Ihr Haus kommt. Jeder Leistungsschalter stellt eine Leistungszone dar, die von einem Elektriker gemäß dem NEC-Code berechnet wurde, um den elektrischen Bedarf dieser Zone zu decken, und es ist keine gute Idee, Zonen zu kombinieren, um einen Leistungsschalter freizugeben.

Zum Thema passende Artikel

Wie entleere ich meinen Whirlpool?
So reinigen Sie verzinktes Metall und bringen es zum Glänzen
So reinigen Sie einen Gusseisengrill

Ersatzhämmer sollten gekennzeichnet werden, aber viele Bauunternehmer liefern während der Bauphase keine Ersatzhämmer, suchen Sie also nach leeren Abdeckplatten. Je nachdem, wie viele Rohlinge Sie haben, wird die Leistungsfähigkeit Ihres Whirlpools bestimmt.

Ein Rohling - 110-Volt-Whirlpool-Kapazität
Zwei Rohlinge - 110 oder 220 Volt Whirlpoolkapazität

Wenn jeder Platz belegt ist, müssen Sie einen Elektriker rufen, um entweder einen größeren Hauptschalterkasten oder einen zweiten Kasten zu installieren, bevor Sie fortfahren. Wenn es jedoch dazu kommt, können Sie den Whirlpool genauso gut verkabeln lassen. Die Arbeitskosten für die zusätzliche Arbeit wären vernachlässigbar.

110 im Vergleich zu 220 Volt Spa

Die Vorteile eines 220 fest verkabelten Spas überwiegen die Benutzerfreundlichkeit eines 110 angeschlossenen Spas, da Leistung, Größe und zusätzliche Optionen für ein angenehmeres Erlebnis sorgen. Das verstopfte Ende eines 110 Spas ist bequemer für die Installation, da eine Außensteckdose leicht in einen dedizierten Stromkreis umgewandelt werden kann, aber ohne den zusätzlichen Puffer des Spa-Panels können falsche Erdschlussauslösungen auftreten, die bei Unterhaltung unpraktisch wären.

So installieren Sie ein dediziertes Spa-Panel

Dieses Tutorial behandelt die Installation eines 220-Volt-Whirlpools in einem einstöckigen Haus ohne Keller und einem Hauptschalterfeld, das sich der Einfachheit halber in einer angeschlossenen Garage befindet.

Vorherige elektrische Erfahrung für eine sichere Installation erforderlich

Ein offenes Leistungsschalterfeld ist eine Live-Direkteinspeisung aus dem Netz. Ein Kurzschluss würde wahrscheinlich die gesamte Nachbarschaft zerstören, bevor eine Sicherung ausgelöst wird, und dieser Kurzschluss könnte zu einem Lichtbogen oder einer Explosion führen, bei der Sie mehr als einen Elektriker zur Reparatur rufen müssen! Bitte vergewissern Sie sich, dass Sie eine Müllentsorgung, einen Geschirrspüler, einen Wasserkocher oder ein anderes Gerät erfolgreich mit einem vorhandenen Unterbrecher verbunden haben, bevor Sie diese Aufgabe ausführen.

Bevor Sie beginnen

Bevor Sie weiterfahren, überprüfen Sie Ihre örtlichen Bauvorschriften, um zu sehen, ob Sie eine Genehmigung für Außenarbeiten einholen müssen. Wahrscheinlich werden Sie es tun.

Gemäß dem Code müssen Sie an der Außenseite des Hauses beim Spa eine Trennvorrichtung installieren, die als Spa-Panel bezeichnet wird. Platzieren Sie die Spa-Platte über dem Rand des Spas mindestens 1,5 m entfernt und in Sichtweite des Spas aus Sicherheitsgründen. Der GFCI-Schaltkreis des Spa-Panels erzeugt einen Puffer zwischen dem Whirlpool und dem Leistungsschalter, um falsche Leistungsschalterauslösungen während des Betriebs zu vermeiden. Wie bei jedem Elektroprojekt benötigen Sie für diese Aufgabe einen Helfer.

Werkzeuge

Bohren mit Bits
Schraubendreher
PVC-Rohrschneider
Hammer
Drahtschneider/Abisolierer/Crimpzange
Voltmeter
Kanalsicherungszange
Kartuschenpistole

Materialien

Zweipoliger Leistungsschalter
12-Gauge-Draht in vier Farben Rot, Weiß, Schwarz und Grün
PVC 1/2' Rohr- und Schottverschraubungen
Flüssigkeitsdichte 1/2' flexibles Rohr und Fittings
Spa-Panel-Gehäuse
PVC-Kleber
Drahtcrimps
Schrauben
Kabelbinder
Wasserdichte Dichtungsmasse

Installationsprozess

Die folgenden Schritte werden einige Zeit in Anspruch nehmen, halten Sie also Kühl-/Gefrierschränke geschlossen und informieren Sie den Haushalt über Stromausfall.

Gehen Sie nach draußen zum bevorzugten Spa-Standort.
Zerlegen Sie das Spa-Panel-Gehäuse. Verwenden Sie den Rahmen des Spa-Panels, um Löcher an der Außenseite des Hauses zu messen und zu markieren, die mindestens 1,5 m, jedoch in Sichtweite des Spas, betragen.
Bohren Sie Löcher an den Markierungen und befestigen Sie den Paneelrahmen mit Schrauben an der Wand. Entfernen Sie mit einem Hammer die obere Ausbrechstelle des Paneelrahmens und setzen Sie das PVC-Schottfitting lose in das Paneel ein.
Messen Sie die Länge des PVC-Rohrs von der Schottverschraubung bis zum Vorabend des Hauses und bohren Sie ein Loch in den Vorabend für die Rohreinführung.
Schneiden Sie das Rohr 1 Zoll länger als das Maß und führen Sie das obere Ende des Rohres in den Vorbau und das untere Ende in das Fitting ein. PVC-Verbindung an Paneel kleben und Schottverbindung festziehen Vorabendeingang mit Dichtmasse versiegeln.
Drücken Sie weiße, grüne, schwarze und rote Drähte in die Kabelverschraubung und führen Sie die Drähte in den Dachboden ein. Lassen Sie den Helfer die Drähte auf dem Dachboden auffangen und mit Kabelbindern sichern, damit die Drähte nicht wieder herausfallen.
Gehe in der Garage zur Schalttafel.
Schalten Sie den Hauptschalter aus. Entfernen Sie die Haupttafelabdeckung, um die Leistungsschalter und die Hausverkabelung freizulegen.
Brechen Sie 2 Plattenrohlinge in der entfernten Abdeckung heraus, um über neue Unterbrecher zu passen, und 1 Ausstanzung oben an der Platte für PVC-Schottmontage. Fitting lose in die Oberseite des Paneels einführen.
Fläche vom Schottbeschlag bis zur Decke messen und direkt darüber ein Loch in die Decke bohren. Schneiden Sie das PVC-Rohr 1 Zoll länger als das Maß und führen Sie die Oberseite des Rohrs in die Decke und die Unterseite in die Armatur ein. PVC-Verbindung aufkleben und Schottverbindung festziehen.
Geh in den Dachboden.
Ziehen Sie das Kabel durch den Dachboden vom Spa-Panel-Kabelkanal und positionieren Sie es am Hauptschalterpanel-Kabelkanal über der Garage.

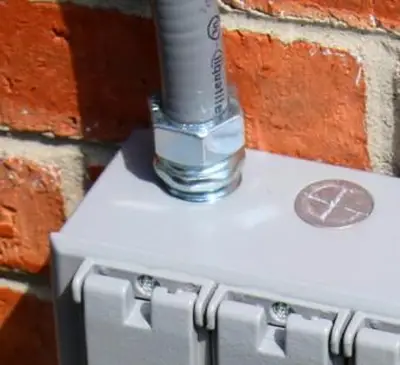

Sichere flüssigkeitsdichte Befestigung
Gehen Sie in die Garage und lassen Sie einen Helfer die Kabel vom Dachboden hinunterschieben. Sobald Drähte in der Leitungsöffnung erscheinen, lassen Sie den Helfer aufhören zu drücken und ziehen Sie die Drähte langsam nach unten und weg von der stromführenden Haushaltseinspeisung, bis sie die Unterseite des Hauptschalterfeldes erreichen.
Verlegen Sie die Kabel sorgfältig durch die Hauptplatine und richten Sie dabei Rot und Schwarz auf die neuen Schalterpositionen aus, weißes Kabel auf Neutralleiter und grünes Kabel auf Erdungsschiene. Jeden Draht abisolieren und in den Anschluss und neue Unterbrecher einsetzen und die Lasche mit einem Schraubendreher festziehen.
Stellen Sie sicher, dass neue Unterbrecher ausgeschaltet und an der Sammelschiene befestigt sind. Verlegen Sie überschüssiges Kabel zu den Seiten des Hauptschalterfelds und befestigen Sie es mit Kabelbindern, um eine Störung der Leistungsschalter zu vermeiden.
Bringen Sie die Hauptabdeckung wieder an und passen Sie sie an die neuen Unterbrecher an. Stellen Sie sicher, dass der neue Unterbrecher ausgeschaltet bleibt und schalten Sie den Hauptschalter ein, um den Haushaltsstrom wieder aufzunehmen.
Gehen Sie nach draußen zum Standort des Spa-Panels.
Schneiden Sie den Draht, der von der Spule in die Leitung eingeht, 10 Zoll lang für jedes Rot, Grün, Schwarz und Weiß ab. Die Ummantelung abisolieren und die roten, schwarzen und weißen Drähte an den GFCI im Spa-Panel und die grüne an der Erdungsklemme anschließen. Stellen Sie sicher, dass der Spa-Unterbrecher ausgeschaltet ist. Box nicht schließen.
Schlagen Sie mit einem Hammer das Passloch in der Unterseite des Spa-Panels und den Spa-Stromkasten des neuen Spas aus. Flüssigkeitsdichte Verschraubung mit Zange in beiden Kästen sichern.
Messen Sie das flüssigkeitsdichte Rohr so, dass es zwischen die Fittings passt, fügen Sie bei Bedarf die Länge für den Bodenlauf oder das Vergraben hinzu und fügen Sie zusätzliche 12 Zoll hinzu, um die Belastung des Rohrs zu reduzieren. Rohr abschneiden.
Schieben Sie alle Drähte von den roten, grünen, schwarzen und weißen Spulen zuerst durch das Spa-Panel-Fitting, dann durch das flüssigkeitsdichte Rohr und das Spa-Powerbox-Fitting als drittes und schließen Sie es gemäß den Herstellerspezifikationen am Spa an.
Rohr mit Drähten in beide Fittings einschieben und beide Fittings mit einer Zange sichern. Schließen Sie die Spa-Powerbox.
Schneiden Sie den Draht, der von der Spule in die Leitung eingeht, 10 Zoll lang für jedes Rot, Grün, Schwarz und Weiß ab. Drahtenden abisolieren und an entsprechendem Draht im GFCI-Panel befestigen. Spa-Panel zusammenbauen.
Zurück zur Garage.
Legen Sie Strom an die Hauptschalttafel-Unterbrecher an.
Gehen Sie nach draußen zum Spa-Panel.
Prüfen Sie, ob der Whirlpool mit Strom versorgt wird, und schalten Sie dann den Trennschalter der Whirlpool-Platte aus, bevor Sie Wasser einfüllen.
Genießen!

Lassen Sie Ihre Arbeit überprüfen

Stellen Sie sicher, dass Sie sowohl elektrisch als auch kosmetisch einen vorzeigbaren Job machen, denn Sie müssen Ihre Arbeit überprüfen lassen, aber der Inspektor ist nicht nur da, um Ihre Arbeit zu überprüfen. Sie tragen auch zur Verbesserung Ihrer Immobilie bei und erhöhen den Wert Ihres Hauses.

Selbst wenn der Inspektor Ihre Verkabelung versagt, wird er/sie erklären, was zu tun ist, damit die Prüfung bestanden wird, also haben Sie keine Angst vor der Inspektion. Außerdem ist es immer sicherer, ein zweites Paar Augen zu haben, wenn es um Elektrizität geht.
